JR-ARC智能電弧光保護系統是我司在長期電力自動化產品設計研發的基礎上，引進國外先進技術理念的同時結合國內用戶的實際使用習慣而研制的智能型弧光保護產品。

JR-ARC智能電弧光保護系統由JR-ARC-M系列母線弧光保護裝置、JR-ARC-MC弧光擴展單元及JR-ARC-UP紫外電弧光探測器組成。JR-ARC智能電弧光保護系統采用弧光和保護電流以及零序電流判據，具有可靠性高、保護動作速度快的特點（裝置出口總時間小于5ms、故障切除總時間可控制在75ms以內），可以顯著的縮短電弧光故障的切除時間、降低電弧光對設備的損壞、減少設備的停運時間，能更快的恢復供電，更能大幅度降低電弧光對人身的傷害。

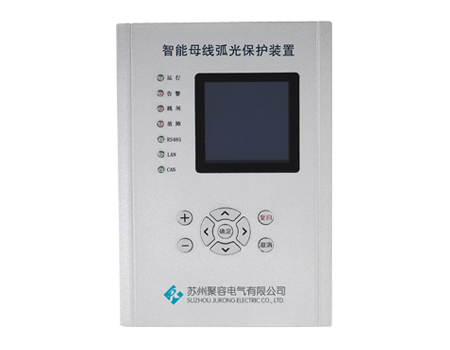

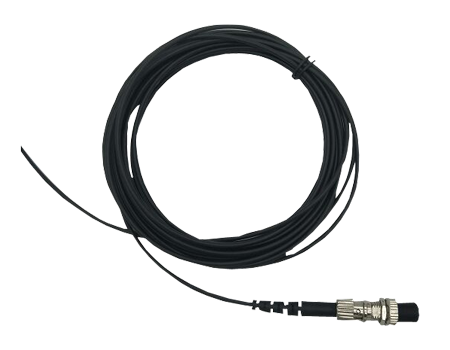

JR-ARC-M智能電弧光保護主控單元可接入若干個由紫外弧光傳感器傳來的電弧光信號以及CT電流信號。紫外弧光傳感器可放置在開關設備的任何位置，通常安裝在開關柜各間隔室中，也可沿母線放置。

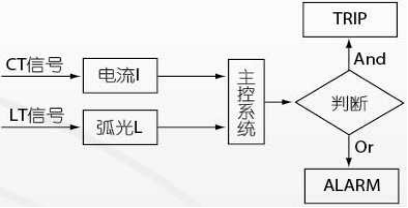

電弧光保護動作判據為故障時需產生兩個條件：弧光和過電流。當同時檢測到弧光和電流增量時 發出跳閘指令信號；當只檢測到孤光或者電流增量時發出報警信號，并不會發出跳閘指令，如圖：
